新聞資（zī）訊

    聯係我們

    貴州91视频网站工程（chéng）質量鑒定檢測有（yǒu）限公司【官網】

    聯係人：聯係谘詢

    手  機：18786875466

    電  話：0851-84856331

    郵  箱：3331445698@qq.com

    網  址：www.edgeart.com.cn

    地  址：貴陽國家（jiā）高新技術產業開發區沙文生態科技產業園高海路
    1189號

    您的當前位置（zhì）： 首 頁 >> 新聞資訊 >>

    貴陽工程（chéng）質量鑒定機構：混凝土（tǔ）結構裂縫（féng）的檢測與修複

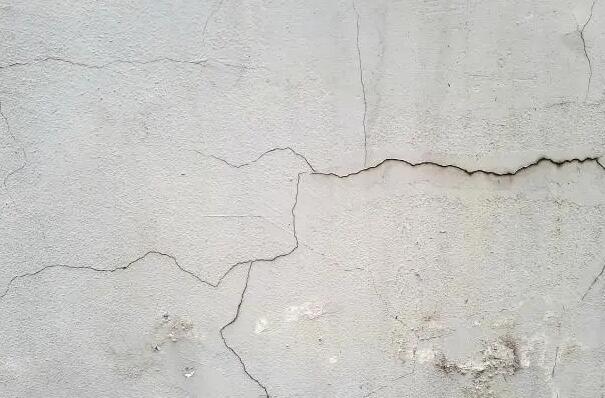

          裂（liè）縫問題是一個人（rén）們普遍關心的問（wèn）題，對混凝土結構而言，裂縫（féng）的存在是十分普遍（biàn）的現象。大量科研和實踐（jiàn）都證明了混凝土結構出現裂縫（féng）是不可避免的，裂（liè）縫出現時荷（hé）載常為極限荷載的15%-25%。
           在正常使用（yòng）荷載作用下，鋼筋混凝上（shàng）結構一般是帶裂縫工作的，一般肉（ròu）眼（yǎn）可見的裂縫範圍為0.02-0.05mm，裂縫寬度小於0.05mm 的屬無害裂縫，對防水、防腐蝕與承重（chóng）的影響均可忽略不計。

           我國現行規範對一般正常使用條件下混凝土結構構件最大裂縫寬度的控製標準為0.3mm因此就經濟（jì）及科學觀點，一定程度的裂縫是可以接受的。

          但有的裂縫會造成結構承載能力降低，結構的（de）可靠度下降；有的雖對承（chéng）載力無多大影響，但會出現諸如混凝上（shàng）保護層脫落、鋼筋鏽蝕加速和（hé）混凝土碳化，降（jiàng）低結構的耐久性或發生滲漏，影響使用。

          當裂縫寬度（dù）達到一定的數值時（shí），還可能危及結構的安全。因此（cǐ），如何對混凝土結構中的（de）裂縫進（jìn）行評價、鑒定、修複，對結構的使（shǐ）用和維護具有十分重要（yào）的現實意義（yì）。

            1、裂縫原因與類型
    裂縫形成的原因一般分成兩類（lèi）：結構性裂縫和非結構性裂縫。

          【結構性裂縫】由於直接施加的各種靜力和動力荷載所引起的裂縫。由於結構承載力不足應力達（dá）到限值引（yǐn）起的，是結構（gòu）開始破壞的（de）特征。這種裂縫是比較危險的，如果不對（duì）這類裂縫進行處理將對結構的（de）安（ān）全帶來隱患（huàn）。

          【非結構性裂（liè）縫】由於溫度變化、收縮、不均勻沉降等間接作用, 結構的變形受到約束而引起的裂縫。這種裂縫對結構承載力的影響不大，可根據結（jié）構（gòu）耐久性、抗滲、抗震、使用等（děng）方麵要求采取修補（bǔ）措施。

          在實（shí）際工程結構中（zhōng），由於荷載所引起（qǐ）的裂縫隻占總數的20%左右，而由於間接作用所產生的裂縫，大約占裂縫總數的80%[3]。

          裂縫成因複雜，對結構的影響差異也較大。隻（zhī）有在弄（nòng）清結構受力狀態和裂縫對（duì）結構影響的基礎上，才能確定相應的（de）修複（fù）措施。

          2、裂（liè）縫（féng）調查與分析
          裂縫成因調查（chá）包括對【材質與施工質量】、【設計計算與構造】、【使用環境與荷（hé）載（zǎi）】等方（fāng）麵的調查（chá），是為（wéi）裂縫分析提供依據的。

          通過裂縫現狀觀測、成（chéng）因調（diào）查判明（míng）是結構性裂縫還是非結構性裂縫。

          裂縫的寬度、長度保持恒（héng）定不變的屬（shǔ）於穩定裂縫，隻要其寬度不大（dà），符合規範要求，其危險性較小，屬安全構件；

          裂縫的寬度和長度隨時間不斷擴（kuò）展，說明鋼筋應力可（kě）能接近或達到流限，對承載（zǎi）力有（yǒu）嚴重的影響，應及時采取措施。

         3、裂縫的檢測
          裂縫檢測就是裂縫現狀檢查，通（tōng）過現（xiàn）狀檢測並繪製裂縫分（fèn）布圖，為進（jìn）行裂縫分析和危害性評定提供依據。

          裂縫外（wài）觀檢測常用的儀器有刻度放大鏡、裂縫對比（bǐ）卡等，裂（liè）縫深度主要采用超聲波法探測或直接鑽芯法檢測。檢測（cè）的一般步驟如下（xià）：

          01、繪製裂縫分布（bù）圖
          先畫出產生裂縫構件的形（xíng）狀， 然後將裂縫的位置、長度標（biāo）於圖上，並對每條裂縫進（jìn）行編號和（hé）注明裂縫出（chū）現時間。

          為便於研究分析，裂縫圖應根據構件逐一（yī）繪製展開圖，並在（zài）圖（tú）上標明方位。當裂縫數量較多（duō）時（shí），可在構（gòu）件（jiàn）有（yǒu）裂（liè）縫的表麵畫（huà）上方格，方格尺寸依據構件的大小以（yǐ）200- 500mm 為宜，在裂縫的一側用毛筆或粉筆沿裂縫畫線，然後依據同樣的位（wèi）置（zhì）翻樣到記（jì）錄本上，對於特殊形狀的裂縫（féng）還要（yào）拍照和攝像。

          02、測定裂縫寬度
          測定時把裂（liè）縫全長分為四等分，中央點和兩端，以及中央點和中間的第三分點。測定裂縫方向上的垂直寬（kuān）度，使（shǐ）用帶有刻度的專用顯微（wēi）鏡，將刻度與縫（féng）口垂直，量出縫口寬度（dù），記下讀數（shù）並標（biāo）於圖上。

          也可以采用裂縫卡通過放大鏡估計（jì）裂縫寬度（dù），但這種方法誤差較大。裂縫長度可用鋼尺測量，在（zài）裂縫的端部要（yào）有標誌，標上年月日，以（yǐ）觀測裂縫的發展。

          在測定裂縫長度和寬度的（de）同（tóng）時，須同時確認保護層厚度，保護層混凝土厚度不宜用鏨鑿開時，可用鋼筋探測器（qì）找出其厚度。

          03、測定裂（liè）縫（féng）深度
          檢測（cè）裂縫的深度通常用超聲波（bō）法，通過所測得（dé）的聲時與探頭之（zhī）間的關係推算出裂縫的深度。

          用超（chāo）聲（shēng）波測試裂縫深度，要在避開鋼筋的位置上進行，且僅對一些受力裂縫比較合適，因為這種裂縫兩邊的混凝土一般是完全分離的。如果兩邊的混凝土並未完全分離，用超聲波檢測是不太準確的。

          對於裂縫不深且其走（zǒu）向大（dà）致成一直線的構（gòu）件，可（kě）以采用直接取芯的方法進行檢測。

          這（zhè）種方法是在有裂縫（féng）的位置，沿深度方向鑽取混凝土芯（xīn）樣，這樣可以在芯樣側麵直接（jiē）測量裂（liè）縫深（shēn）度，其（qí）缺點是對構件有一定的破損。

          04、裂縫發展情況（kuàng）觀測
          對於（yú）活動裂縫，應進行定期觀測，專（zhuān）用儀器有接觸式引（yǐn）伸儀、振弦式應變儀等，簡單的辦法是（shì）騎縫塗抹石膏餅觀察。

          在典（diǎn）型裂縫位置處抹50mm左右見方（fāng）的石膏餅，觀察石膏餅是否沿原裂（liè）縫開裂，就可確定裂縫是否在繼續發展。石膏餅開裂寬度大，說明（míng）裂縫增長也大，將（jiāng）裂縫的變化（huà）情況亦記於圖（tú）上。通（tōng）過以上觀測繪製形成的裂（liè）縫圖，即可作為裂縫分（fèn）析（xī）的依據。

          4、裂縫修複措施
          裂縫處理的原則：
          1）首先應能保證裂（liè）縫處理後結構原有的（de）承載能（néng）力、整體性以及防水、抗滲性能（néng）；
          2）其次要考慮溫度、收縮（suō）應力較長時間的影響，以免處理後再出（chū）現新的裂縫；
          3）再次應防止（zhǐ）進一步的人為損傷結構和構件，盡量避免大動大補，並盡可能保持原結構的外觀。
          裂縫的類型不（bú）同，修複處理的方（fāng）法也不相同[3,4]，裂（liè）縫一（yī）般的處理方法有如下幾種：

          01、表麵修（xiū）補
          通過密封（fēng）裂縫表麵以提高其防水性及耐久（jiǔ）性。適用於對結構承載力無（wú）影響的漿材難以灌入的細而淺的裂縫，深度（dù）未（wèi）達到鋼筋表麵的（de）微細裂縫(一般寬度小於0.2mm)。

          修補用的材料需要具（jù）有密封性、抗滲性和耐老化性，與混凝土的變形要（yào）相適應, 大（dà）麵積處理時應注意防（fáng）止空鼓、起皮。

          表麵修補法（fǎ）主要有表麵塗（tú）抹環氧樹脂（zhī）、聚（jù）氨酯、聚合物砂漿等，表麵粘貼常采用玻璃絲布、碳纖維（wéi）布、土工膜。

          修補處理前應將裂縫附近的灰塵浮渣清除幹淨，采用表（biǎo）層粘貼封閉時應對結構麵（miàn）進行打磨處理（lǐ）。

          02、內部修複（fù）
          采用壓漿泵將（jiāng）粘合劑及密封劑漿液（yè）灌入裂縫深部，由於膠結料在裂縫內部凝結、硬化而起到補縫作用，從而達到恢（huī）複結構的整體性、耐久性及防（fáng）水性的目的。

          灌漿材料一般（bān）要求具有較好（hǎo）的（de）流動性，且具有一定的粘結強度。常用的灌漿材料有水泥和化學（xué）材料，可按裂縫的（de）性質（zhì）、寬度、施（shī）工條件等（děng）具體情況選用。

          一般對寬度大於0.5mm 的裂縫，可采用水泥灌漿；對寬度（dù）小於0.5mm 的裂縫，宜采用化學灌漿。化學灌漿（jiāng）材料主要為（wéi）環（huán）氧樹脂和聚（jù）氨酯等。

          壓力灌漿分為低壓（yā）注入和高壓注入兩種（zhǒng）方（fāng）式，應根據修複的結構類型和裂縫種類（lèi）選（xuǎn）擇適合的注（zhù）入方式。

          低壓（yā）注入適（shì）合（hé）寬度較細，深度較淺的（de）建築物裂縫；高壓注入適合寬度較寬,深度很深的（de）建築物裂縫。

          目前國（guó）內較為成熟的“YJ - 自動壓力灌漿技術”，是一項包括材料、機具、施工的綜合技術，利用低壓原理（lǐ），依靠內（nèi）部（bù）彈簧壓力和毛細管作用（yòng）將樹（shù）脂注入微細裂縫。

          03、加固（gù）補強
          結構加固（gù）補強是為了（le）防止裂縫再（zài）出（chū）現和擴展，保證結構安全。結構補強的方法很多，主要有加大截麵（miàn）法、外包角（jiǎo）鋼法、粘鋼（gāng）法、粘貼碳（tàn）纖維（wéi）法以及預應力加固法等[4,5]。

          加固方法的選擇，應根（gēn）據檢測分析結果、結構（gòu）功能降低及加固原（yuán）因，結合結構特點、當地具體條件、新的功能要求等因（yīn）素綜合分析後確定（dìng）。

          與修補處理不同，由於（yú）加固處（chù）理目的在於恢複因裂縫（féng）降低的混凝土構（gòu）件的承載力，涉及到建築物的結構安全和使用功能的改變，因此需要在確認安全的基礎上計算（suàn）承載力，提（tí）出合理的詳細的方案（àn）。

          5、結語（yǔ）
          混（hún）凝土（tǔ）結構中裂縫類型很多，成因複雜，在（zài）實踐中，應根據裂縫的不同特點分析其產生的（de）具體原因，采（cǎi）取相應的方法（fǎ）進行修複處理，有效地控製（zhì）裂縫的產生和發（fā）展，減少工程事故的（de）發生，延長結構的使用壽命，最終達到保證建築物安全和耐久的目的。
    [[文章部分圖文來源網絡僅供參考交流使用，如有版（bǎn）權問題請聯係刪除]]

    本文網址：http://www.edgeart.com.cn/new-13258909.html

    關鍵詞：貴陽（yáng）工（gōng）程質量檢驗檢測 貴州橋梁工程檢驗, 貴州工程質量鑒（jiàn）定（dìng） 貴陽（yáng）工程質量鑒定（dìng）機（jī）構,貴州工程監控測量機構 貴（guì）陽工程質量（liàng）檢測

    上一篇：貴州房屋（wū）安全鑒定主要有哪些內容？
    下一篇：貴州建（jiàn）築工程檢測：地基基礎危險性鑒定包括哪些？

    服務（wù）熱線：

    18786875466

    0851-84856331

    掃一（yī）掃，關注我們

    貴（guì）州91视频网站工程質量鑒定檢測有限公司【官網】

    【微信公眾號】

    91视频网站_91视频在线观看_www.91_91爱豆传媒国产成人网站
